Floating Offshore Wind Turbines အတွက် ပလပ်ဖောင်းများ

LWY Steel Structure မှ ကမ်းလွန်ရေပေါ် လေအားလျှပ်စစ် တာဘိုင်များအတွက် အရည်အသွေးမြင့် ပလပ်ဖောင်းများသည် ကြမ်းတမ်းသော ပင်လယ်ပြင်တွင် လည်ပတ်နိုင်သော ပတ်ဝန်းကျင်အတွက် ပြုပြင်ထားသော ကြံ့ခိုင်သော အဏ္ဏဝါအဆင့် သံမဏိဖွဲ့စည်းပုံဆိုင်ရာ ဖြေရှင်းချက်ဖြစ်သည်။ ခိုင်မာအားကောင်းသော သံချေးတက်ခြင်းကို ခံနိုင်ရည်ရှိသော သံမဏိနှင့် ပိုမိုကောင်းမွန်အောင် ပြုပြင်ထားသော ရေအားလျှပ်စစ် တည်ဆောက်ပုံ ဒီဇိုင်းဖြင့် တည်ဆောက်ထားသည့် ပလပ်ဖောင်းများသည် တည်ငြိမ်မှု၊ လေတိုက်ခြင်းနှင့် လှိုင်းဒဏ်ခံနိုင်ရည်နှင့် ရှုပ်ထွေးသော ပင်လယ်ရေကြောင်းအခြေအနေများအောက်တွင် ပင်ပန်းနွမ်းနယ်မှုကို ဆန့်ကျင်သည့် စွမ်းဆောင်ရည်ကို ပေးစွမ်းသည်။

သံချေးတက်ခြင်း၊ သံချေးတက်ခြင်း နှင့် ငလျင်ဒဏ်ခံနိုင်သော အားဖြည့်နည်းပညာများ ပေါင်းစပ်ထားခြင်း၊ ကျွန်ုပ်တို့၏ ကမ်းလွန်လေအား ပလပ်ဖောင်းများသည် သမုဒ္ဒရာရေစီးကြောင်းကို ထိထိရောက်ရောက် တွန်းလှန်နိုင်ခြင်း၊ ပြင်းထန်သော လေတိုက်ခတ်မှု နှင့် ပင်လယ်ရေတိုက်စားမှုကို ထိရောက်စွာ တွန်းလှန်နိုင်စေမည့် ရေပေါ်လေတာဘိုင်များ၏ ရေရှည်လည်ပတ်မှုကို ပံ့ပိုးပေးပါသည်။ ကမ်းလွန်တွင် ပြန်လည်ပြည့်ဖြိုးမြဲစွမ်းအင်စီမံကိန်းများအတွက် အံဝင်ခွင်ကျဖြစ်သော ဤစက်ရုံမှတိုက်ရိုက်သံမဏိပလပ်ဖောင်းများသည် မြင့်မားသောဖွဲ့စည်းပုံဆိုင်ရာဘေးကင်းမှု၊ တာရှည်ဝန်ဆောင်မှုသက်တမ်းနှင့် စိတ်ကြိုက်ပြင်ဆင်နိုင်သောဖွဲ့စည်းပုံဆိုင်ရာသတ်မှတ်ချက်များ၊ တင်းကျပ်သောနိုင်ငံတကာအဏ္ဏဝါအင်ဂျင်နီယာနှင့် ကမ်းလွန်လေအားတည်ဆောက်မှုစံနှုန်းများနှင့်ကိုက်ညီပါသည်။

ကုန်ပစ္စည်းသတ်မှတ်ချက်များ

အဏ္ဏဝါပတ်ဝန်းကျင် စိန်ခေါ်မှုများ

Salt-Spray Corrosion ၊

ကမ်းလွန်ဇုန်များရှိ လေထုဆားတင်ဆောင်မှုများကို ISO 9223 တွင် အပြင်းထန်ဆုံး ချေးအမျိုးအစား C5-M ဟုခေါ်သည်။ ရိုးရိုးဆေးသုတ်ထားသော စတီးလ်များသည် နှစ်အနည်းငယ်အတွင်း ပျက်သွားပါသည်။ ရေပေါ်ကမ်းလွန်လေအားတာဘိုင်များအတွက် ပလပ်ဖောင်းများသည် အစကတည်းက အလွှာလိုက်အကာအကွယ်လိုအပ်သည်။

Wave နှင့် Fatigue Loading

ရေပေါ်အဆောက်အဦများသည် ဘယ်တော့မှ ရွေ့လျားခြင်း မရပ်တန့်ပါ။ လှိုင်းများ၊ လေနှင့် တာဘိုင်လည်ပတ်မှုတို့မှ စက်ဝိုင်းဝန်များသည် အဆောက်အဦစံနှုန်းထက် အဆပေါင်းများစွာ ချည်အရည်အသွေးနှင့် အသေးစိတ်ဒီဇိုင်းကို တောင်းဆိုသည့် ပင်ပန်းနွမ်းနယ်မှုကို ဖန်တီးစေသည်။

အသုံးပြုခွင့်နှင့် ထိန်းသိမ်းမှု ကန့်သတ်ချက်များ

ကမ်းလွန်ပင်လယ်ပြင် 20 ကီလိုမီတာအကွာရှိ ပလက်ဖောင်းကို ပြန်လည်ဆေးကြောခြင်းကို သင်္ဘောရက်များနှင့် ရာသီဥတုပြတင်းပေါက်များတွင် တိုင်းတာသည်။ စက်ရုံတွင်အသုံးပြုသော သံချေးတက်ခြင်းကာကွယ်ရေးသည် တာရှည်ခံသောအကာအကွယ်ဖြစ်ရမည်။

ပစ္စည်းများနှင့် သံချေးတက်ခြင်း ကာကွယ်ရေး

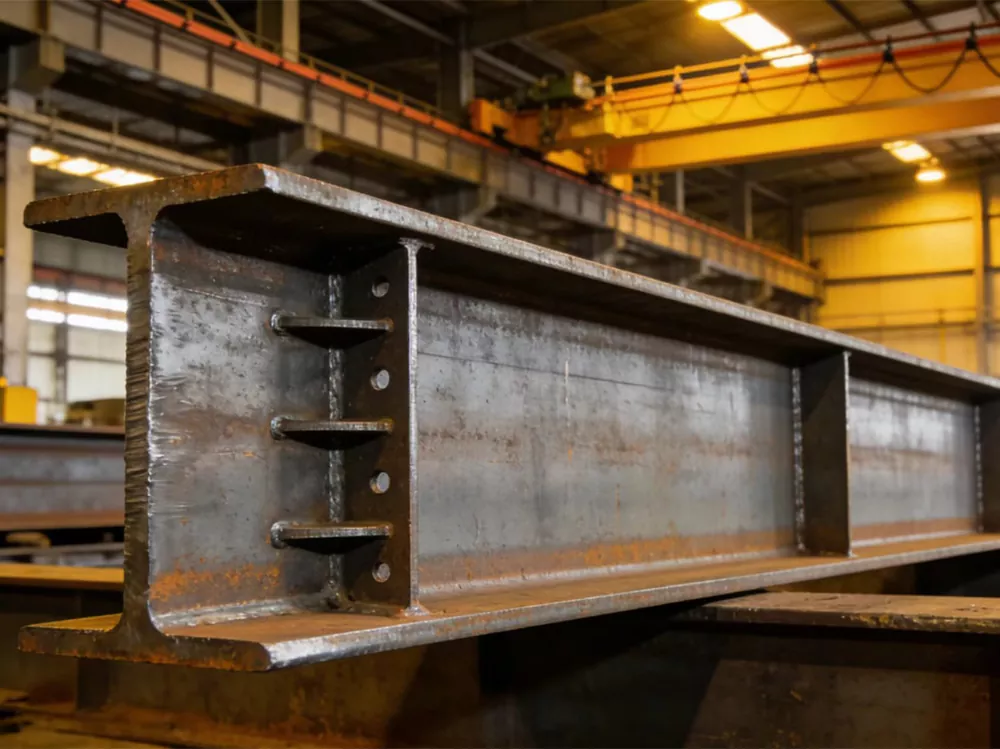

သံမဏိအဆင့်များ

ကမ်းလွန်လေရဟတ်တာဘိုင်များအတွက် ရေပေါ်ပလက်ဖောင်းများကို Q355B/Q355D၊ S355 သို့မဟုတ် အပူချိန်နိမ့်ဝန်ဆောင်မှုအတွက် အသိအမှတ်ပြုထားသော အကျိုးသက်ရောက်မှုဂုဏ်သတ္တိများဖြင့် တူညီသော အဏ္ဏဝါအဆင့်ဖွဲ့စည်းတည်ဆောက်ပုံစတီးလ်များမှ ဖန်တီးထုတ်လုပ်ထားပါသည်။

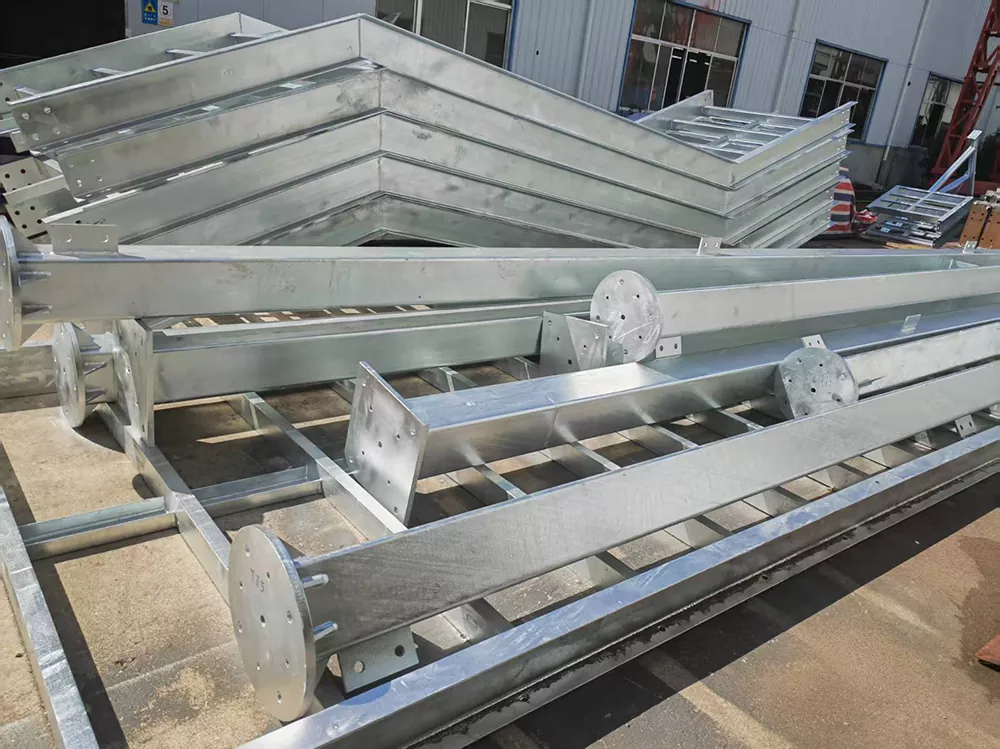

Hot-Dip Galvanizing

အနိမ့်ဆုံးသွပ်အထူ 85 μm ဖြင့် ISO 1461 အရ သေးငယ်သော ပလပ်ဖောင်းများနှင့် လူသွားလမ်းများကို ပူပြင်းသော သွပ်ရည်စိမ်ထားသော သွပ်ရည်ဖြင့် ပြုလုပ်ထားပြီး အဏ္ဏဝါလေထုတွင် ဆယ်စုနှစ်များစွာ ပြုပြင်ထိန်းသိမ်းမှု ကင်းစင်သော အကာအကွယ်ကို ပေးပါသည်။

Coating စနစ်များ

ကြီးမားသော ပင်မဖွဲ့စည်းပုံများသည် Sa 2.5 သို့ ပစ်ခတ်ပြီးနောက် ပေါက်ကွဲပြီးနောက် လေမဲ့ဖြန်းဆေးဖြင့် အသုံးပြုထားသော ဇင့်ဓာတ်ကြွယ်ဝသော primer၊ အလယ်အလတ် epoxy၊ နှင့် polyurethane သို့မဟုတ် polysiloxane တို့ကို အဏ္ဏဝါ coating system ကို လက်ခံရရှိသည် ။

Cathodic Protection Interface

ရေမြုပ်နေသောဖွဲ့စည်းပုံများသို့ ချိတ်ဆက်သည့် အစိတ်အပိုင်းများကို သတ်မှတ်ထားသည့်နေရာတွင် weldable anodes အပါအဝင် sacrificial anodes နှင့် အထင်ကြီးလောက်သော လက်ရှိစနစ်များနှင့် လိုက်ဖက်မှုရှိရန်အတွက် အသေးစိတ်ဖော်ပြထားသည်။

Fabrication နှင့် Welding အရည်အသွေး

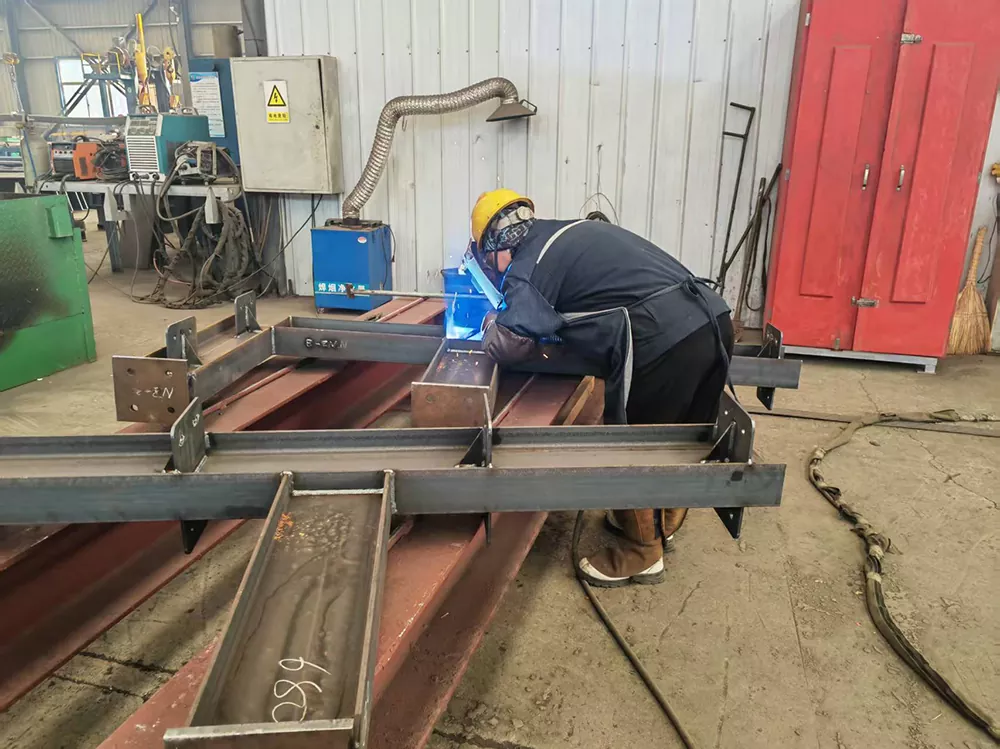

ဂဟေဆော်ခြင်း။

ဂဟေဆော်ခြင်းအားလုံးကို မထုတ်လုပ်မီ ဂဟေလုပ်ထုံးလုပ်နည်းများ အရည်အချင်းပြည့်မီသော EN ISO 9606 သို့မဟုတ် AWS D1.1 သို့ အသိအမှတ်ပြု ဂဟေဆော်သူများမှ လုပ်ဆောင်ပါသည်။

အဖျက်သဘောမဟုတ်သော စမ်းသပ်ခြင်း။

မူလအဖွဲ့ဝင်များတွင် ဖင်ဂဟေများကို 100% ultrasonic သို့မဟုတ် ဓာတ်မှန်ရိုက်စစ်ဆေးထားပါသည်။ fillet welds များသည် client နှင့် သဘောတူညီထားသော နမူနာအခြေခံပေါ်တွင် စစ်ထားသော သံလိုက်-အမှုန်များဖြစ်သည်။

Dimensional Control

ထုတ်လုပ်ရေးဂျစ်များနှင့် စစ်ဆေးသည့်ကိရိယာများသည် တင်းကျပ်သောသည်းခံနိုင်မှုအတွင်း bolt-group spacing နှင့် flange flatness ကဲ့သို့သော အရေးကြီးသောအတိုင်းအတာများကို ကိုင်ဆောင်ထားသောကြောင့် offshore assembly သည် field rework မလုပ်ဘဲ အတူတူဖြစ်သည်။

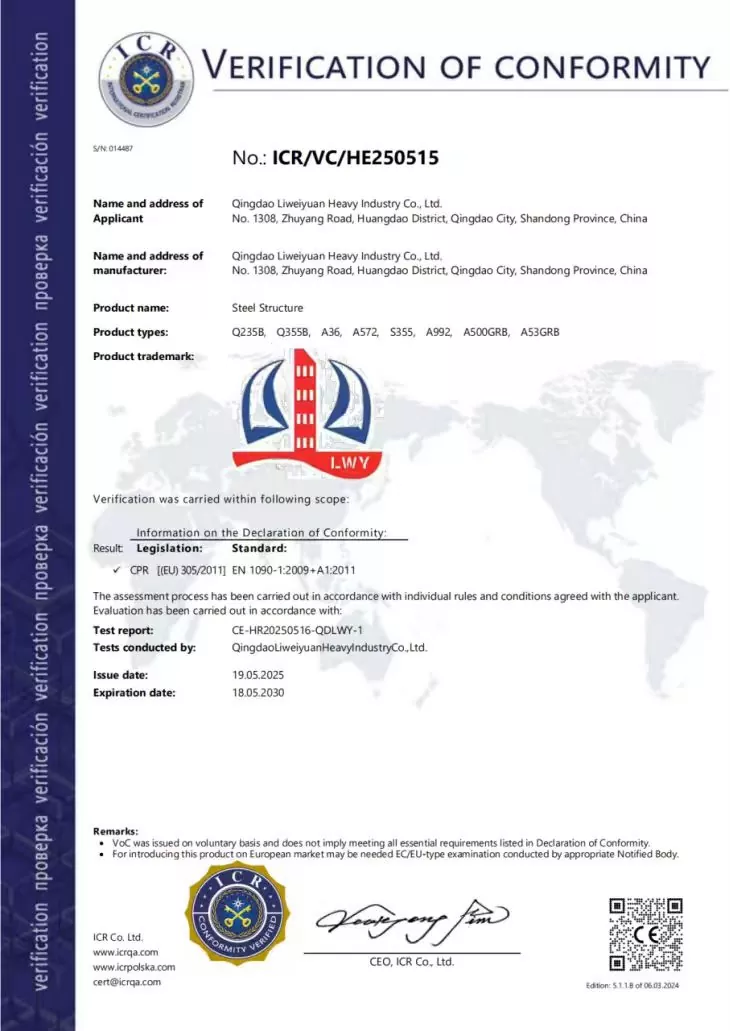

အသိအမှတ်ပြုလက်မှတ်များနှင့် အရည်အသွေးစံနှုန်းများ

အသုံးချမှု

LWY Steel Structure သည် ရေပေါ်ကမ်းလွန်လေအားတာဘိုင်များနှင့် ဆက်စပ်အစိတ်အပိုင်းများအတွက် ပလပ်ဖောင်းများကို ဖန်တီးသည်-

1. တာဘိုင်ဝန်ဆောင်မှုနှင့် ပြုပြင်ထိန်းသိမ်းရေး ကုန်းပတ်များ

2. မျှော်စင်နှင့် ရေပေါ်ကိုယ်ထည်ကြား အကူးအပြောင်းပလပ်ဖောင်းများ

3. လူသွားစင်္ကြံများ၊ ဆင်းသက်ခြင်း၊

4. သင်္ဘောတင်ခြင်းနှင့် ထိန်းချုပ်မှုစနစ်များအတွက် စက်ပစ္စည်းပံ့ပိုးမှုဘောင်များ

5. Helideck နှင့် ကရိန်းခြေနင်း ပံ့ပိုးမှု အဆောက်အဦများ (တောင်းဆိုမှုအရ)

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

Q1- ရေပေါ်ကမ်းလွန်လေအားတာဘိုင်များအတွက် ပလပ်ဖောင်းများအတွက် မည်သည့်စတီးလ်အဆင့်များကို သင်အသုံးပြုသနည်း။

A1- ပရောဂျက်ဒီဇိုင်းအခြေခံအရ ရွေးချယ်ထားသော အပူချိန်နိမ့်သော သက်ရောက်မှုဂုဏ်သတ္တိများပါရှိသော Q355B/Q355D၊ S355 သို့မဟုတ် A572 နှင့် ညီမျှသည်။ ပန်းကန်ပြားနှင့် အပိုင်းတိုင်းအတွက် ပစ္စည်းလက်မှတ်များကို ပေးထားသည်။

Q2: သံချေးတက်ခြင်းကို ဘယ်လိုကာကွယ်မလဲ။

A2- မျက်နှာပြင်များကို Sa 2.5 ဖြင့် ပစ်ချပြီး ဇင့်ကြွယ်ဝသော primer၊ epoxy intermediate၊ polyurethane finish သို့မဟုတ် သေးငယ်သော အစိတ်အပိုင်းများအတွက် ISO 1461 သို့ အပူနှစ်ပြီး သွပ်ရည်စိမ်ထားသော အဏ္ဏဝါစနစ်ဖြင့် ဖုံးအုပ်ထားသည်။ စုစုပေါင်းစနစ်အထူသည် ပုံမှန်အားဖြင့် 240 μm ထက်ကျော်လွန်ပါသည်။

Q3- လူတန်းစားလူ့အဖွဲ့အစည်းရဲ့ လိုအပ်ချက်တွေကို ဖြည့်ဆည်းပေးနိုင်မလား။

A3- ကျွန်ုပ်တို့၏ တီထွင်ဖန်တီးမှုနှင့် QC စနစ်သည် DNV၊ ABS၊ နှင့် CCS ကျင့်ထုံးများနှင့် ကိုက်ညီပြီး သင့်ပရောဂျက်က သတ်မှတ်ထားသော ဂဟေဆော်ခြင်းနှင့် NDT လိုအပ်ချက်များအတွက် ကျွန်ုပ်တို့ လုပ်ဆောင်ပါသည်။ မည်သည့်အဆင့်တွင်မဆို Third-party စစ်တမ်းကိုကြိုဆိုပါသည်။

Q4: ကမ်းလွန်ရှိ အစိတ်အပိုင်းများအတွက် သင်၏ ပေးပို့နိုင်မှုပမာဏမှာ အဘယ်နည်း။

A4- ကမ်းလွန်ရေပေါ်လေရဟတ်တာဘိုင်များအတွက် ပလပ်ဖောင်းများကို နှစ်စဉ် သံမဏိအစိတ်အပိုင်းတန်ချိန် 20,000 ကျော်ဖြင့် စီမံဆောင်ရွက်နိုင်သည့် ကျွန်ုပ်တို့၏ Qingdao စက်ရုံတွင် ထုတ်လုပ်ထားပြီး Qingdao ဆိပ်ကမ်းမှ 36 ကီလိုမီတာအကွာတွင် တည်ရှိသောကြောင့် ကြီးမားသော ကမ်းလွန်ရေနံတင်သင်္ဘောများကို ထိရောက်စွာ ပို့ဆောင်ပေးပါသည်။

Q5: တပ်ဆင်ခြင်းဆိုင်ရာ အထောက်အပံ့ကို ပေးဆောင်ပါသလား။

A5: ကျွန်ုပ်တို့သည် တပ်ဆင်ပုံဆွဲခြင်း၊ ရုတ်သိမ်းခြင်းအစီအစဥ်များနှင့် ဂဟေဆက်မြေပုံများကို ပံ့ပိုးပေးသည်၊ ကျွန်ုပ်တို့၏အင်ဂျင်နီယာများသည် လိုအပ်ချက်အရ အဝေးထိန်းလမ်းညွှန်မှု သို့မဟုတ် ဆိုက်ကြီးကြပ်မှုဖြင့် ကမ်းလွန်တွင်တပ်ဆင်ခြင်းကို ပံ့ပိုးပေးပါသည်။
